Im Internet habe ich ein sehr kleines Funkmodul gefunden. Es besteht hauptsächlich aus einem Quarz mit der Funk Trägerfrequenz 433,92 MHz und einem schnellen Transistor.
Angeschlossen wird das Modul an 5V VCC und GND. Als Antenne kann man z.B. ein Lambda/4 = 17cm langen Draht verwenden. Interessant ist der Daten-Pin. Bei high wird der Transistor geschalten und ein Puls mit der Trägerfrequenz gesendet. Bei low ist Ruhe. Diese Technik eignet sich für Funkübertragungen mit Amplituden Modulation kurz AM, auch ASK oder OOK genannt.

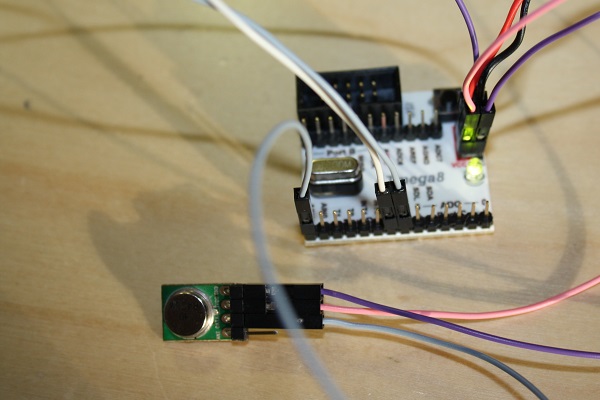

Zum testen habe ich das mini Funkmodul an ein Mega8 Board gehängt.



Das Protokoll für die Baumarkt Funksteckdosen sieht so aus:
AAAAA SSSSS XX

Adresse: wie die Dipschalter in der Funksteckdose
1 = on               0 = off

Slave: bis zu 5 Steckdosen
10000 = Dose A                 00010 = Dose D
01000 = Dose B                 00001 = Dose E
00100 = Dose C

X   00 oder 10 = an                 01 oder 11 = aus

1 = aa               a = 0,34ms Puls, 1,02ms Pause
0 = ab               b = 1,02ms Puls, 0,34ms Pause


Nachdem ich alles erfolgreich getestet hatte, wollte ich das Funkmodul für mein IR_BT verwenden. Großer Vorteil gegenüber der bisherigen Lösung ist, dass ich damit unendlich viele Steckdosen steuern kann (vorher nur 4). Außerdem kann man damit alle Geräte ansteuern, die 433 MHz AM Funk verwenden. Das können z.B. Dimmer oder Heizungsthermostate sein.

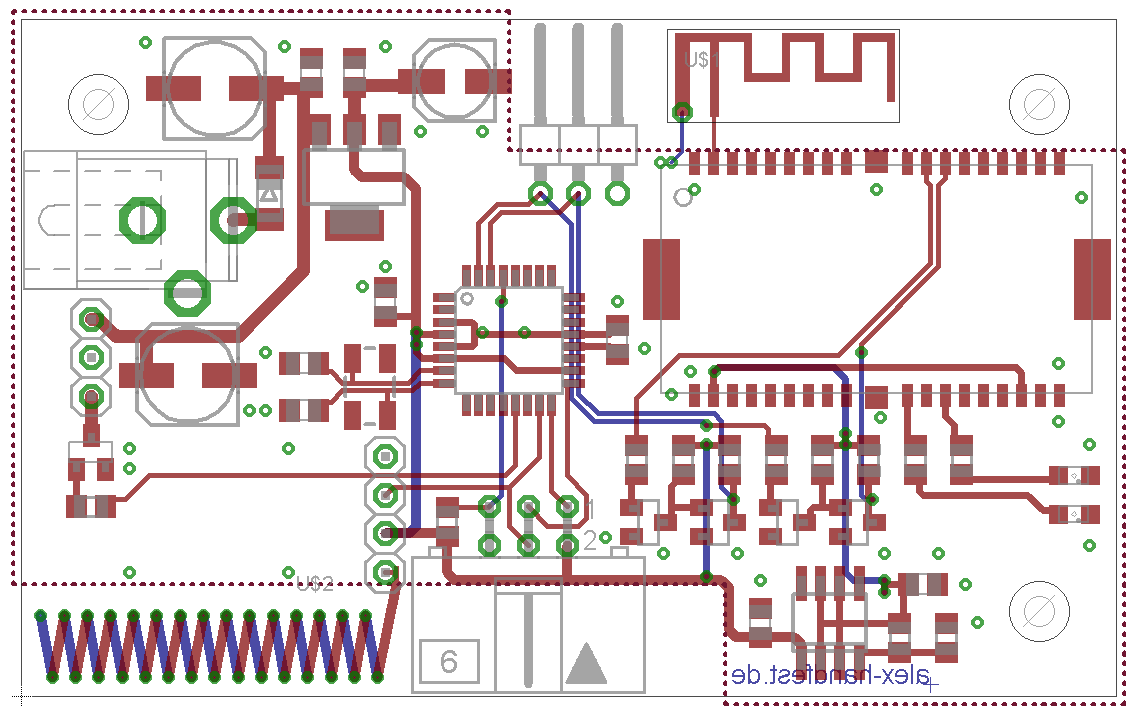

Der Rest bleibt gleich: ATmega8, BTM222 und Festspannungsregler für 5V bzw. 3,3V. Da der Infrarot Scheinwerfer von Pollin so gut funktioniert hat, kommt er wieder zum Einsatz. Meine neue Platine ist genau so groß und sitzt unter dem Scheinwerfer. Beide Antennen, für Bluetooth und Funk, sind Leiterbahnen auf der Platine.

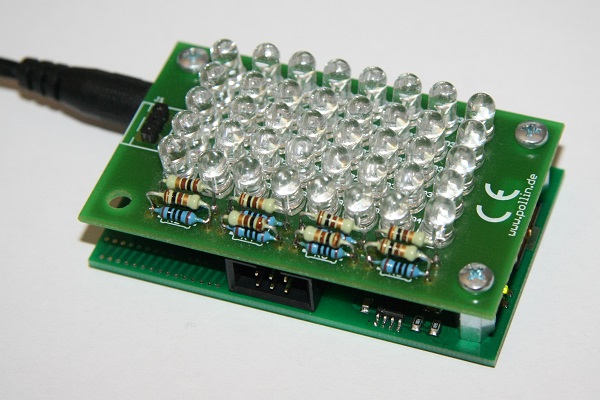

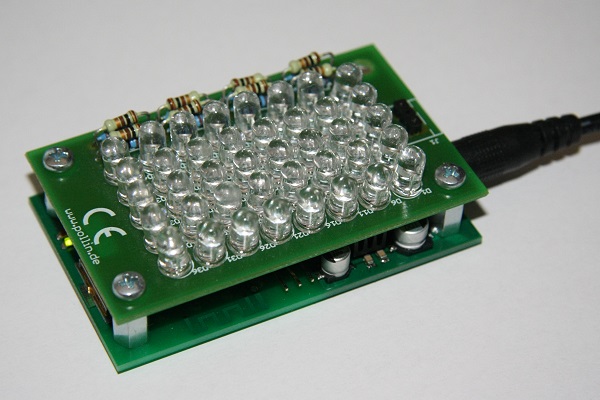

Fertig aufgebaut sieht das ganze nun so aus. Auf ein Gehäuse habe ich dieses mal verzichtet.
