Mega8 Evo Board

Mein erstes Entwicklungsboard und zugleich mein erstes selbst geätztes Mikrocontroller-Board überhaupt. So habe ich angefangen.

Neben der Vorbeschaltung für den Controller hat das Board folgende Ausstattung:
- Festspannungsregler 7805 für 5V Betriebsspannung
- Anschluss ISP 10-polig
- 8 MHz Quarz, mit Jumpern trennbar
- Reset Taster
- Alle IOs auf Pinleisten
- FT232RL USB to UART Bridge
- Anschluss für LCD Display mit Kontrast-Poti

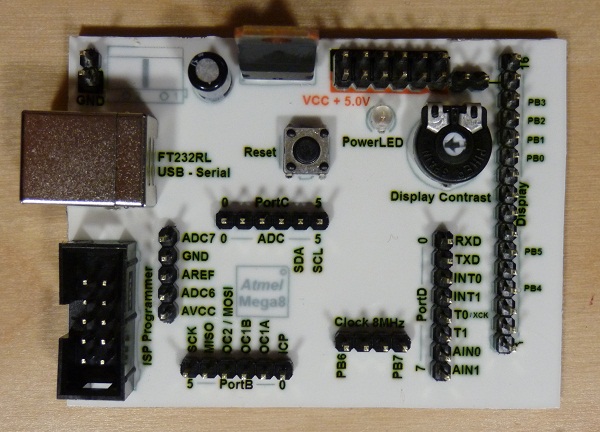

Hier das fertige Board:
